智能座艙顯示不再只以屏幕為顯示介質和體驗中心了。以后的車型除了需要有中控屏、副駕駛屏幕滿足娛樂需求以外，還必須要有基于投影技術的“新視界”方案。

文中總結的三種趨勢應用：

1. AR-HUD + 數字投影大燈（DLP）

2. AR-HUD + 高密度像素投影大燈（LED Matrix）

3. PHUD + 高密度像素投影大燈（LED Matrix）

對于入門級車型，駕駛員在駕駛場景下獲取信息只能通過儀表屏幕和顯示屏。而由于人機布置的關系，無論屏幕的顯示多么地細膩，駕駛員要獲取信息都必須要調整眼睛的視角——也意味著視線需要脫離駕駛路面。

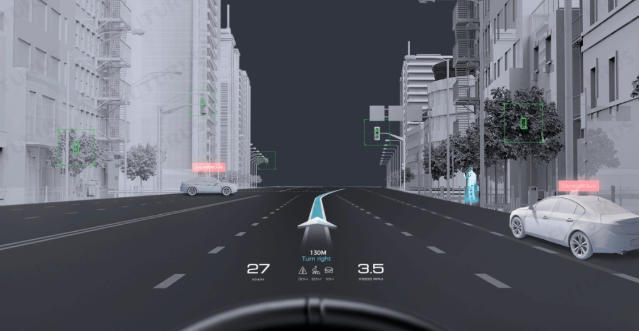

圖： FUTURUS AR動態渲染

AR-HUD和數字投影大燈的融合

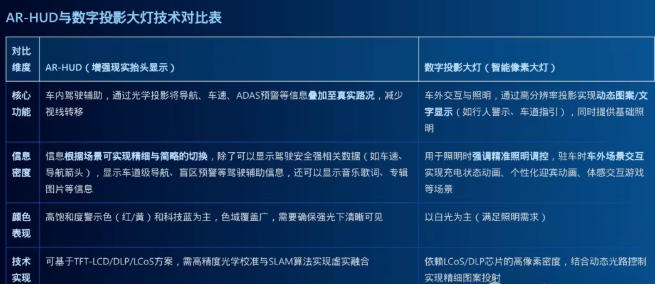

圖：ARHUD與數字投影大燈的技術對比

AR-HUD和數字投影大燈就是為了能夠更安全、更輕松地駕駛而出現的技術，雖然里面都有用到如DLP投影、LCOS投影相關的技術，但兩者表現出來的應用場景卻不盡相同。

AR-HUD將約7米遠的虛像信息投射在玻璃上，讓數字信息與路面車輛、自行車、行人甚至餐廳、店鋪等現實世界的信息進行融合。

而在夜間，集成投影技術的數字投影大燈秒變指路神器，可以根據不同路況的駕駛場景切換照明狀態�？梢哉f(shuō)，數字投影大燈既包含了適應性照明（按需照明）的功能，又能夠通過照明像素的切換進行具像化的信息顯示。

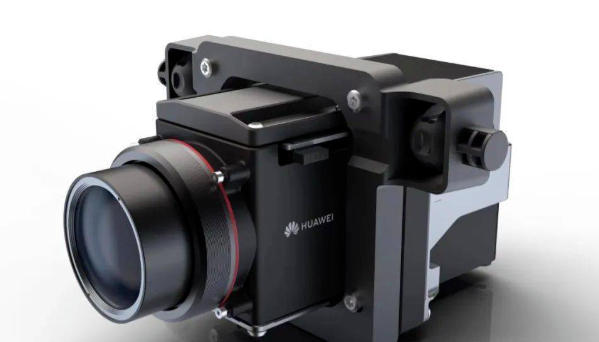

圖：華為XLight數字大燈膜組

圖：華為XLight數字大燈投射禮讓行人圖案

圖：奔馳S級投射變道提醒

圖：尊界S800 投射充電狀態信息

甚至，還能夠投射出一些游戲畫面和自定義畫面來增強趣味性。

（圖：享界S9交互式大燈跟隨腳印的交互）

圖：數字大燈投射動態生日?qǐng)D案場景

因此，AR-HUD和數字投影大燈因?yàn)轱@示的位置和應用場景的差異，它們之間并不沖突，而是以融合的方式出現在智能座艙里。

關于數字投影大燈介紹，之前的文章里也有詳細介紹過，在不同的道路場景下，有非常豐富的適應性照明應用。關于數字投影式DLP大燈，你需要了解的信息都在這里

雖然都是投影，門道不盡相同

從公開的信息來看，華為的XLight、奔馳、奧迪的投影式數字大燈，都是應用基于德州儀器（TI）生產的DLP模組。其中，DLP模組中的DMD芯片一直是業內一道很高的門檻，想要越過去并不容易。

數字大燈的應用因?yàn)檎彰鳠艄鉃榘坠鈫紊�，因此�?shù)字大燈的投影系統相對AR-HUD的三色RGB投影系統應用要更簡化一些（簡化并非簡單）。

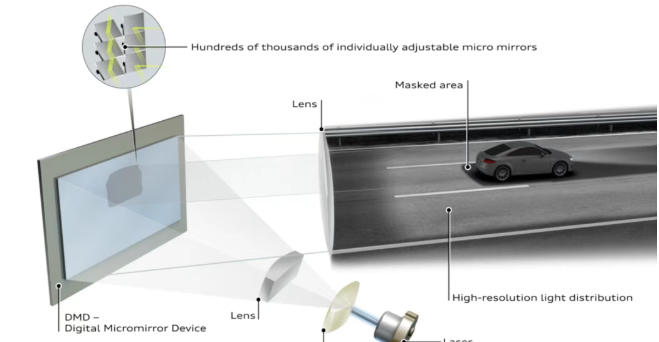

圖：基于DLP的數字投影大燈原理示意

圖：華為基于DLP的XLIGHT數字投影大燈模組

當中的DMD芯片的神奇之處在于，在方寸的芯片尺寸上構建了百萬個可以翻轉角度并且可以獨立控制的鋁微鏡。大燈一般搭載130萬像素的DMD芯片。

圖：DMD芯片上的微鏡翻轉的角度決定像素的亮滅狀態的切換

圖：華為XLight像素顯示原理示意

大概是因?yàn)榇鬅舻墓ぷ鳁l件苛刻的原因，DMD芯片的DLP光機仍是首選。但在AR-HUD系統，方案就有點百花齊放的意思了。

除了DMD（數字微鏡）的DLP光機以外，還有LCOS（硅基液晶）光機方案、TFT-LCD（液晶顯示）光機方案。
DLP光機方案AR-HUD的投影需要具備RGB三色光源，大部分的系統基于單DMD芯片的方式構建，通過三個獨立的R、G、B光源分時點亮，也就是說投影在任一時刻顯示R、G、B單色，當三色切換的頻率足夠高時，顯現出來的畫面就成了多彩色了。

圖：獨立RGB三色光源與DMD芯片的協同工作原理示意

圖：DMD芯片上任一時刻只反射單色顏色的光線（像素）

圖：奧迪基于DLP的AR-HUD 組成示意

華為自研的LCOS光機方案原理是在CMOS芯片上通過液晶控制光的反射，進行形成像素。

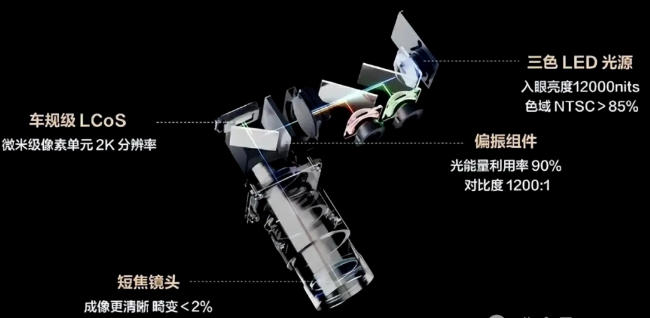

圖：華為基于LCOS光機的XHUD組成示意

TFT-LCD光機方案通過最成熟的TFT液晶顯示屏作為顯示源替代DLP和LCOS光機。

圖：應用于奧迪Q4-Etron的基于TFT-LCD的AR-HUD模組示意

這三種方案各有優劣，但有一點值得關注的是，DLP光機對偏振太陽眼鏡更友好，LCOS和TFT-LCD因?yàn)轱@示的光線是偏振光，在佩戴有偏振鏡片的太陽眼鏡時視覺效果都會受到一些影響。

雖然如此，但在受到技術平權的風潮推動下，TFT-LCD依舊以小體積、具備較好成本競爭力的特點在W-HUD或AR-HUD市場占有較高的份額。

多種方案并存的投影視界體驗

不知道大家有沒有留意，前面提到應用數字投影大燈（DLP）的傳統豪華品牌好像寶馬缺席了！
其實，寶馬和保時捷都在應用的是高像素密度的數字大燈。與DLP數字投影大燈不同，他們應用的是集成有高密度像素的LED光源。比如保時捷的數字大燈集成了1.6萬個白光LED像素。通過獨立控制LED的亮度實現精準的自適應照明功能。

圖：保時捷Matrix LED大燈光源芯片

圖：保時捷Matrix LED大燈模組

從寶馬的iDrive智能座艙規劃來看，PHUD會替代掉AR-HUD，形成PHUD + 高像素密度的自適應大燈的“新視界”體驗。

圖：寶馬視平線全景顯示系統

最后

AR-HUD和PHUD有各自的成本和體驗差異，但綜合來看，小編認為PHUD更有性?xún)r(jià)比，也更符合未來座艙的新體驗趨勢。至于大燈，數字投影大燈在頂級旗艦車型上可以拉開定位差異，但高密度像素的投影大燈確實更有性?xún)r(jià)比。
無論是AR-HUD、P-HUD，DLP投影式數字大燈、還是高像素密度Matrix LED大燈，他們都以投影技術的形式改變著我們駕駛場景下的信息呈現的方式。
